Referenzen - Wärmepumpen & Klimatechnik
Auf dieser Seite finden Sie eine Auswahl realisierter Projekte aus dem Bereich Wärmepumpen- und Klimatechnik.
Die Referenzen zeigen unterschiedliche Anlagenkonzepte, angepasst an die jeweiligen Gebäude- und Nutzungsanforderungen.

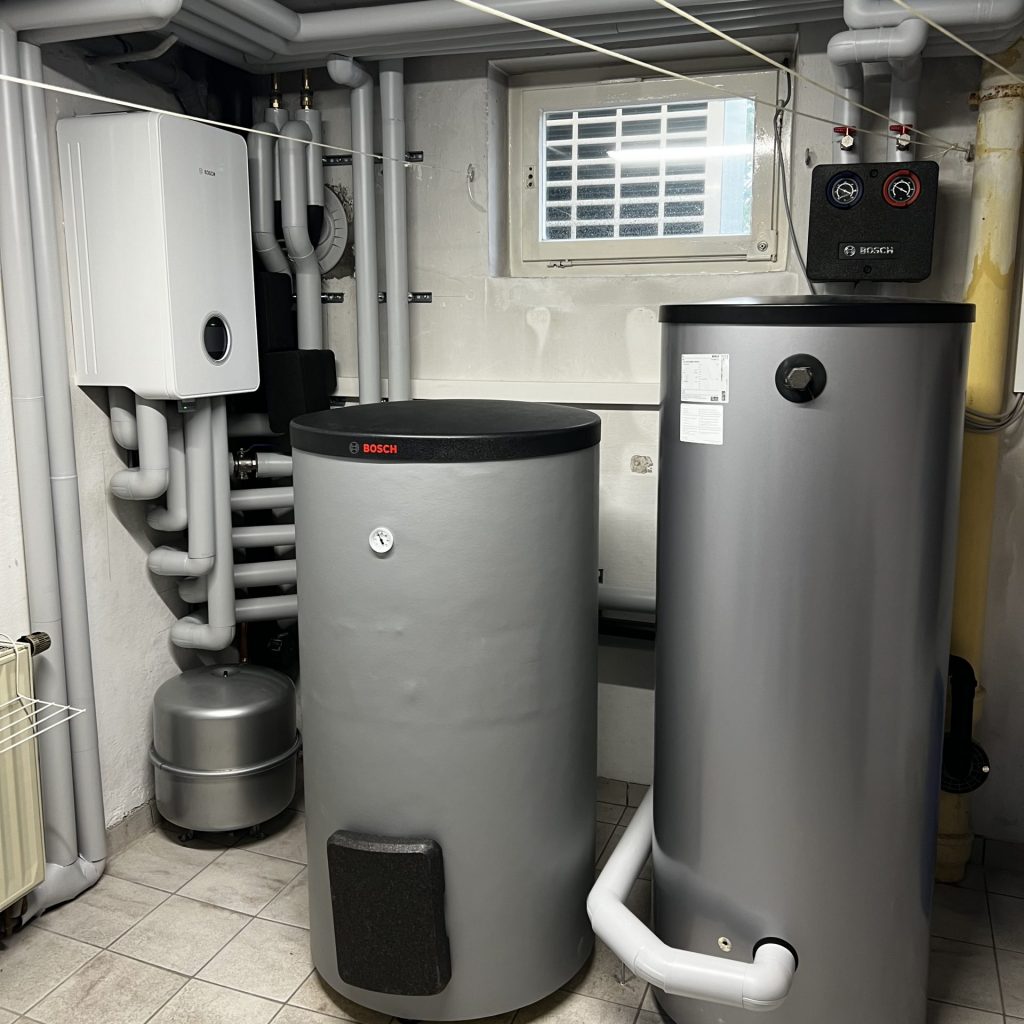

Wärmepumpenlösung im Einfamilienhaus aus den 1930er-Jahren
- Gebäude: Einfamilienhaus mit Einliegerwohnung, Baujahr 1934
- Wohnfläche: ca. 150 m²
- Ausgangslage: Gas-Heizwerttherme
- Standort: Reutlingen-Betzingen
Projektbeschreibung:
Im Zuge der energetischen Modernisierung wurde die bestehende Gasheizung durch eine moderne Luft/Wasser-Wärmepumpe ersetzt. Ziel war eine effiziente, zukunftssichere Heizlösung sowie die Abmeldung des Gasanschlusses.
In der Einliegerwohnung wurde ein Heizkörper gegen einen größeren Typ 33 ersetzt, um die gewünschte Raumtemperatur von 22 °C effizient zu erreichen.
Technische Eckdaten
Wärmepumpenleistung: 10 kW
Wärmeverteilung: 1 Heizkörper-Heizkreis
Warmwasserbereitung: 290l Wärmepumpen-Speicher
- 300l Heizungs-Pufferspeicher (Stichanbindung)

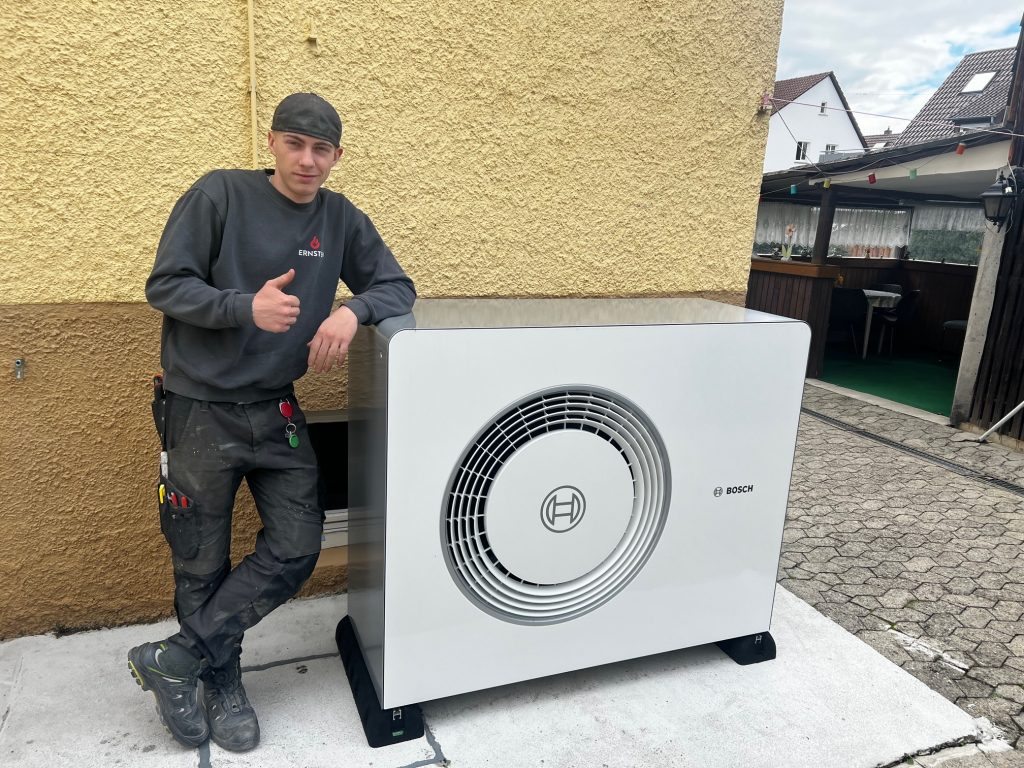

Besonderheiten: Gummi-Dämpfungssockel auf vorhandener Betonplatte als Fundament

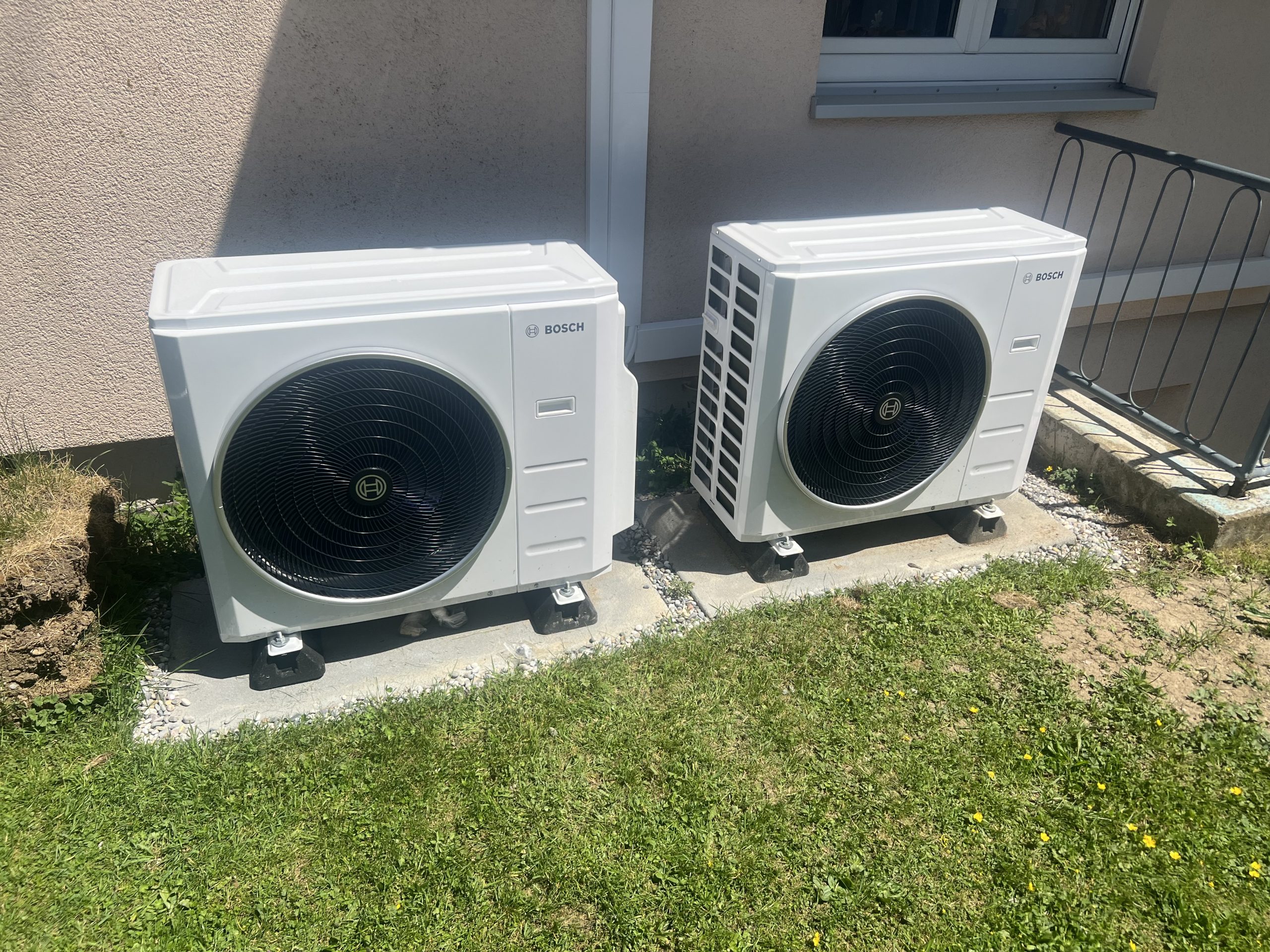

Luft-Luft-Wärmepumpe (Klimaanlage) ersetzt Öl-Kachelöfen
- Gebäude: Haus mit 2 Wohneinheiten
- Ausgangslage: Öl-Kachelzentralofenanlage mit je einem Kachelofen pro Etage
- Neue Anlage: 2 × Bosch CL7000M 79/3 Multisplit-Außeneinheit

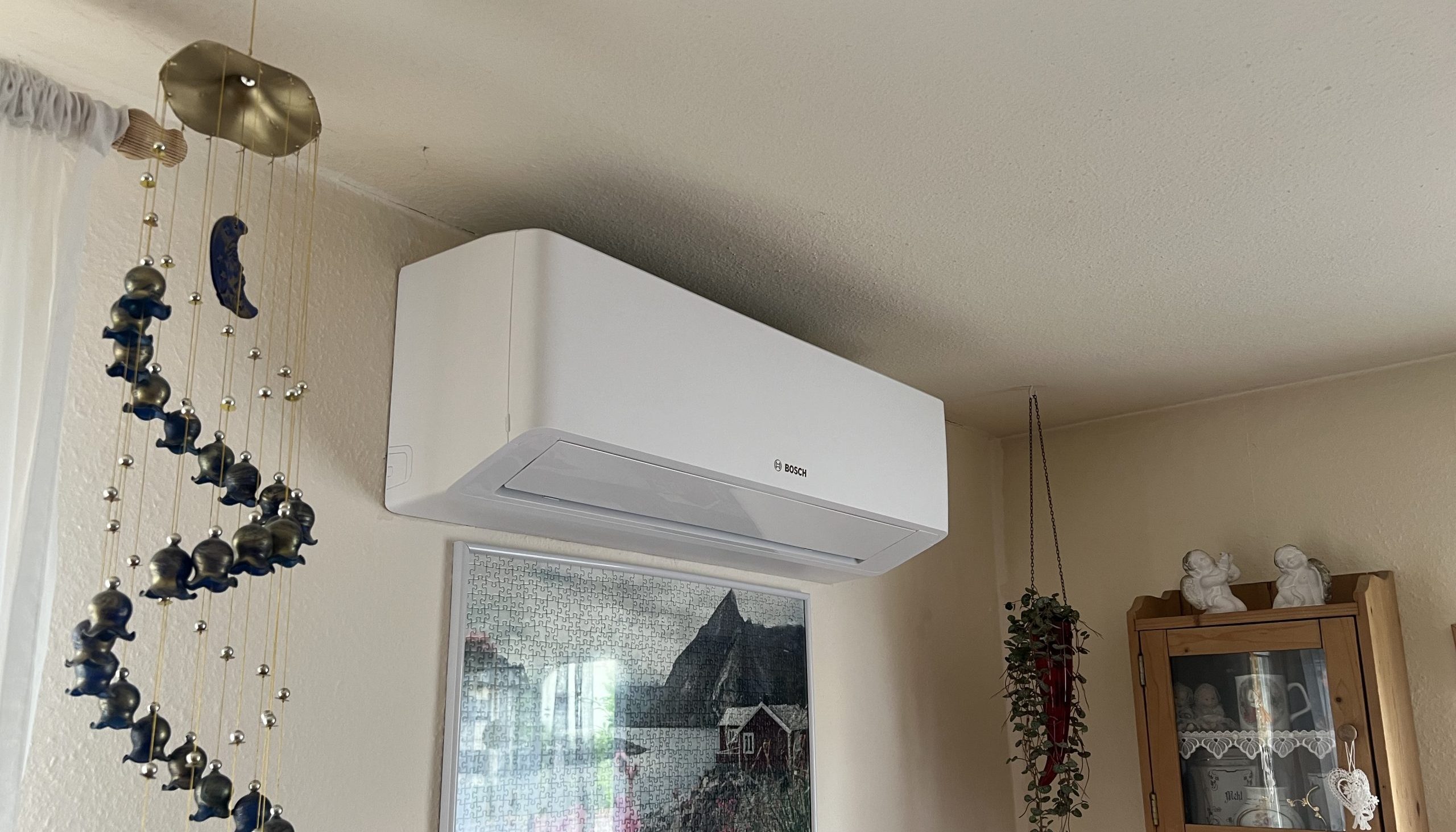

- Inneneinheiten: je 3 wandhängende Inneneinheiten pro Wohneinheit
- Standort: 72147 Nehren
Projektbeschreibung:
In diesem 2-WE-Haus wurden die beiden Öl-Kachelöfen durch eine moderne Luft/Luft-Wärmepumpenlösung ersetzt. Zuvor wurde jede Etage über einen eigenen Kachelofen mit Öl-Zentralversorgung beheizt. Im Rahmen der Modernisierung erhielt jede Wohneinheit eine eigene Bosch Multisplit-Anlage mit jeweils drei wandhängenden Inneneinheiten.
Die neuen Anlagen übernehmen nun die Temperierung des Gebäudes über das ganze Jahr hinweg: Im Winter sorgen sie für angenehme Wärme, in der Übergangszeit für besonders effizienten Betrieb und im Sommer bei Bedarf für komfortable Kühlung. So entstand aus einer alten ölbasierten Heizlösung ein modernes, flexibles und komfortables System für beide Wohneinheiten.
- Anlagentyp: Luft/Luft-Wärmepumpe / Multisplit-Klimaanlage
- Außeneinheiten: 2 × Bosch CL7000M 79/3 (insgesamt 16 kW Heizleistung)
- Inneneinheiten: 6 wandhängende Bosch Inneneinheiten
- Versorgung: je eine eigene Multisplit-Anlage pro Wohneinheit
- Funktion: Heizen, Kühlen und Temperieren über das ganze Jahr
- Besonderheiten: Ersatz einer Öl-Kachelzentralofenanlage durch zwei separate Luft/Luft-Wärmepumpensysteme

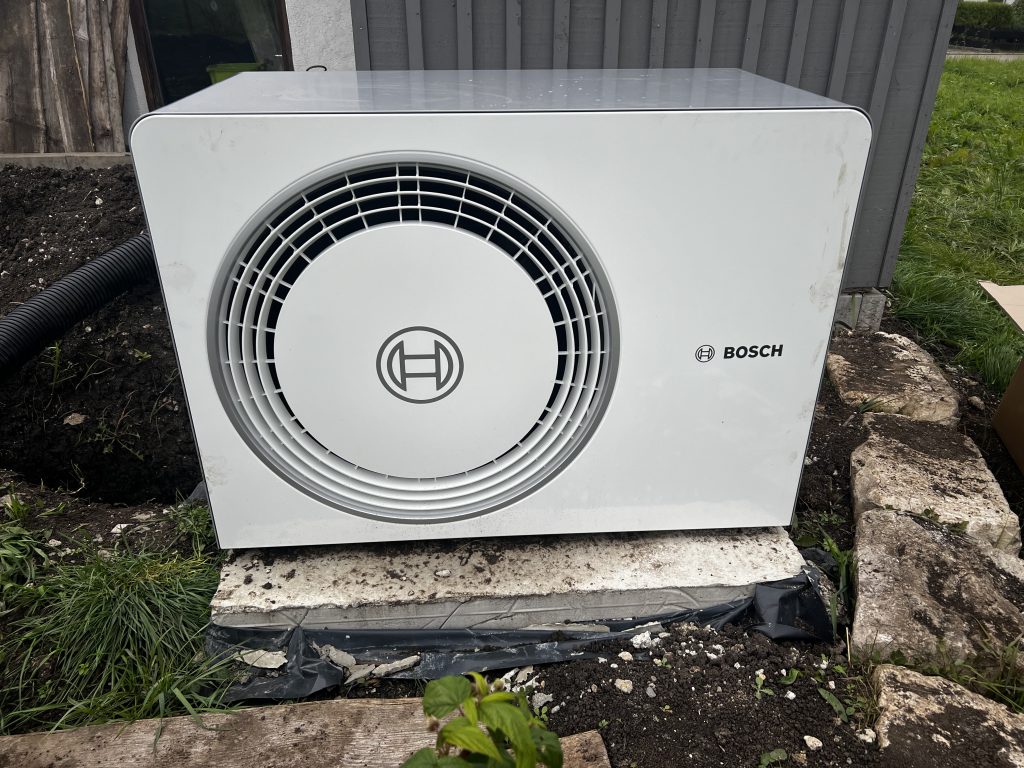

Öl ersetzt – Wärmepumpe in Sonnenbühl
- Gebäude: Einfamilienhaus mit Einliegerwohnung, Baujahr 2004
- Wohnfläche: ca. 180 m²
- Ausgangslage: Ölheizung m. Kunststoff-Öltanks
- Standort: Sonnenbühl-Undingen
Projektbeschreibung:

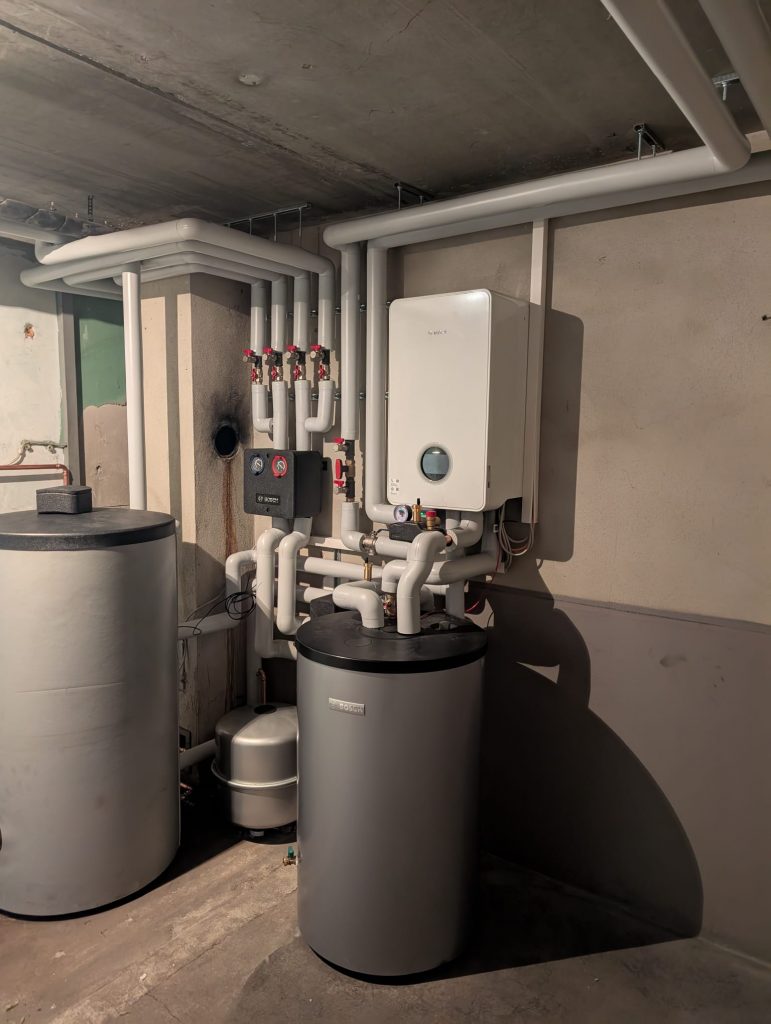

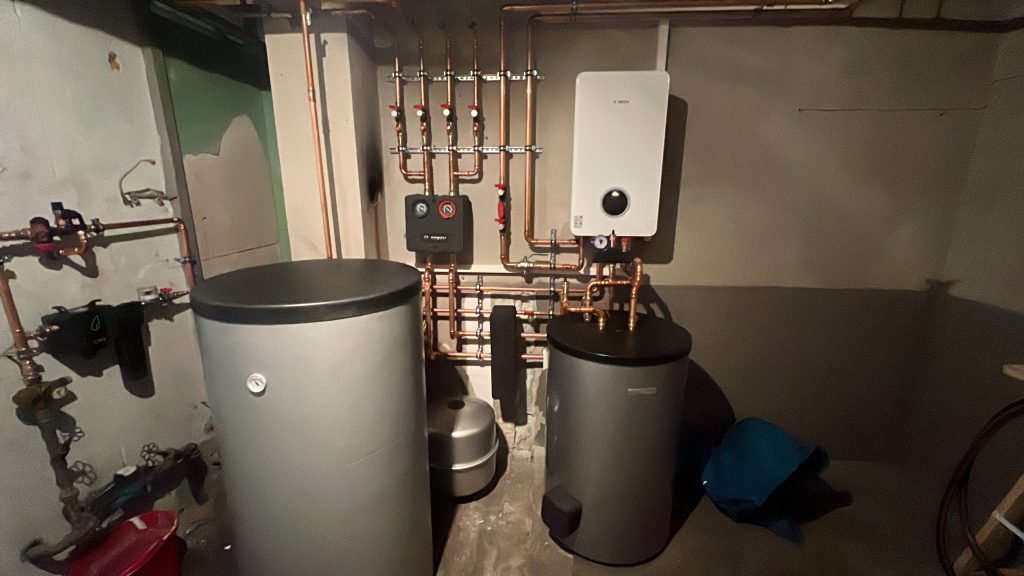

Im Zuge der Heizungsmodernisierung wurde die fossile Wärmeerzeugung vollständig abgelöst und durch eine Luft/Wasser-Wärmepumpe ersetzt. Die Öltanks wurden am ersten Tag der Baustelle durch Tankservice Ziegler aus Mössingen demontiert und entsorgt.
Der Warmwasserspeicher wurde mit einem smarten PV-Heizstab ausgestattet (MyPV Elwa 2) der in Sommer Übergangszeit die Warmwasserbereitung übernimmt.
Technische Eckdaten
Wärmepumpenleistung: 7 kW
Wärmeverteilung: 1 Heizkörper-Heizkreis

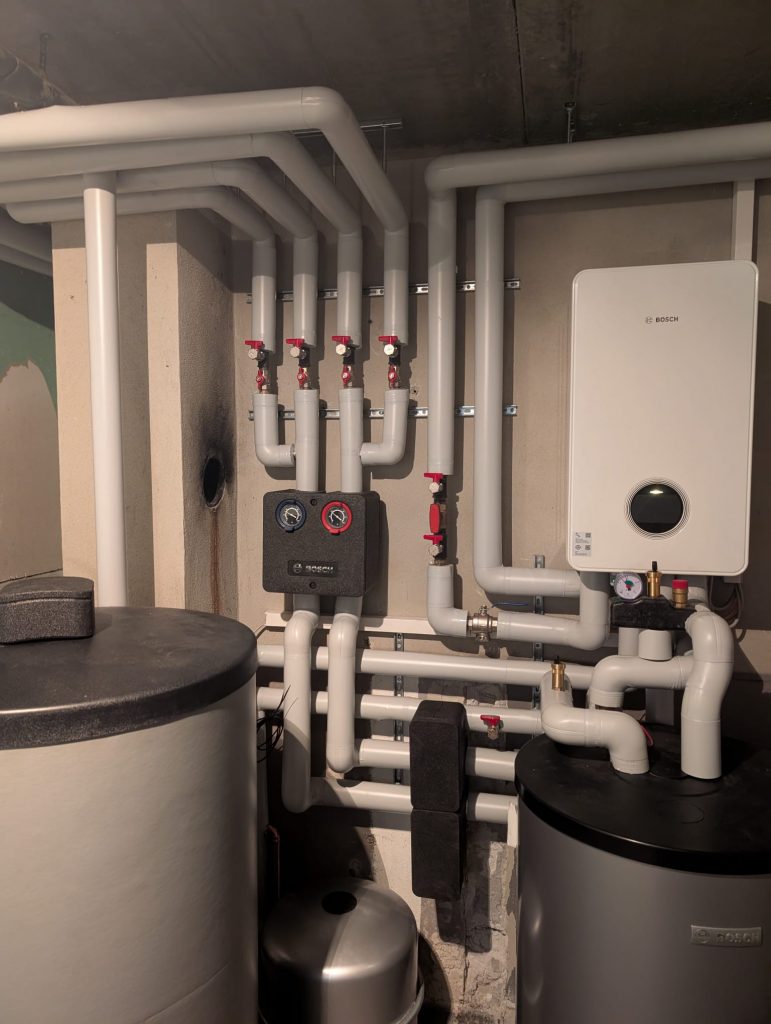

Warmwasserbereitung: 290l Wärmepumpen-Speicher
- 120l Heizungs-Pufferspeicher (Stichanbindung)
Besonderheiten: 12 m Grabenleitung, smarter WW-Heizstab

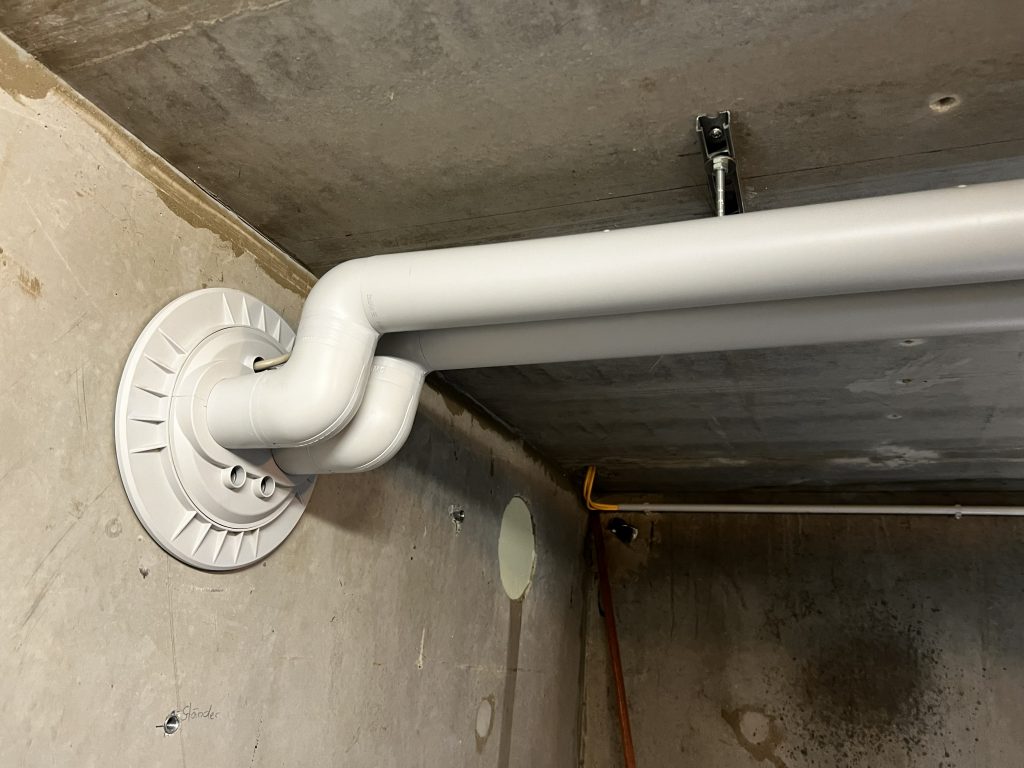

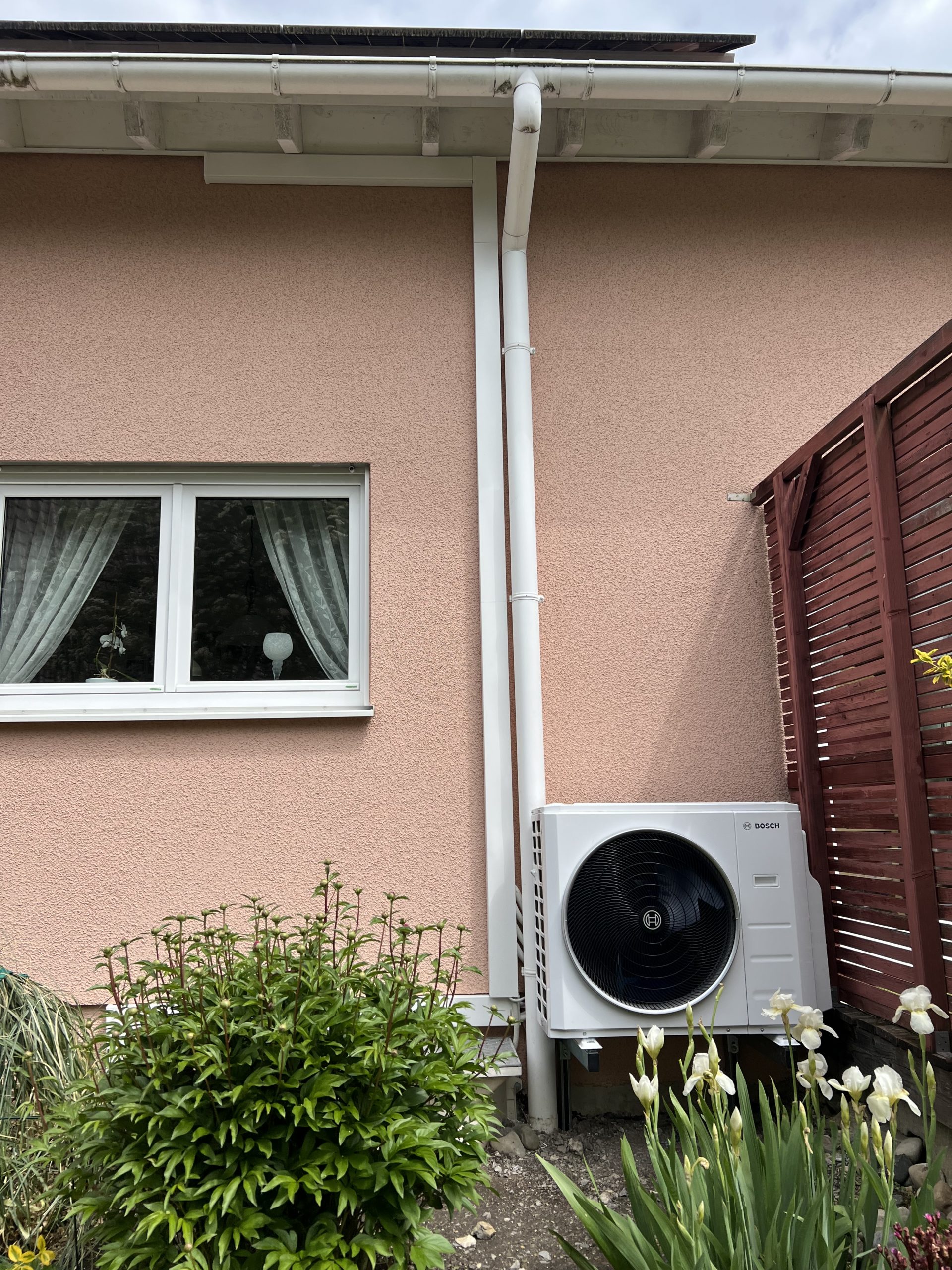

Klimaanlage als Hauptheizung – Bosch Multisplit-Anlage in Talheim
- Gebäude: Wohnhaus
- Ausgangslage: bestehender Gaskessel mit Heizkörpern
- Neue Anlage: Bosch CL7000M 79/3 Multisplit-Anlage
- Funktion: Kühlen im Sommer und Heizen als Hauptheizung
- Standort: Mössingen-Talheim
Projektbeschreibung:
In einem Wohnhaus in Talheim wurde eine Bosch CL7000M 79/3 Multisplit-Anlage installiert. Die Anlage sorgt künftig nicht nur für angenehme Kühlung im Sommer, sondern übernimmt im normalen Betrieb auch die Hauptheizung des Hauses.
Der vorhandene Gaskessel mit den bestehenden Heizkörpern bleibt erhalten, dient aber nur noch als Reserve- bzw. Notfallheizung. Dadurch verbindet das Gebäude die Vorteile einer modernen Luft/Luft-Wärmepumpe mit der zusätzlichen Sicherheit der bestehenden Heizungsanlage.
Das Ergebnis: effizientes Heizen, komfortables Kühlen und ein deutlich günstigeres Heizen bei höherem Komfort.
Technische Eckdaten
- Anlagentyp: Luft/Luft-Wärmepumpe / Multisplit-Klimaanlage
- Außeneinheit: Bosch CL7000M 79/3
- Funktion: Heizen und Kühlen
- Besonderheit: moderne Klimaanlage übernimmt die Hauptwärmeversorgung, bestehende Gasheizung nur noch als Notfallheizung
Wärmepumpeninstallation bei vorhandener Einrohrheizung
- Gebäude: Einfamilienhaus, Baujahr ca. 1990
- Wohnfläche: 151 m²
- Ausgangslage: Ölheizung, Einrohr-Heizung
- Standort: Mössingen-Talheim
Projektbeschreibung:

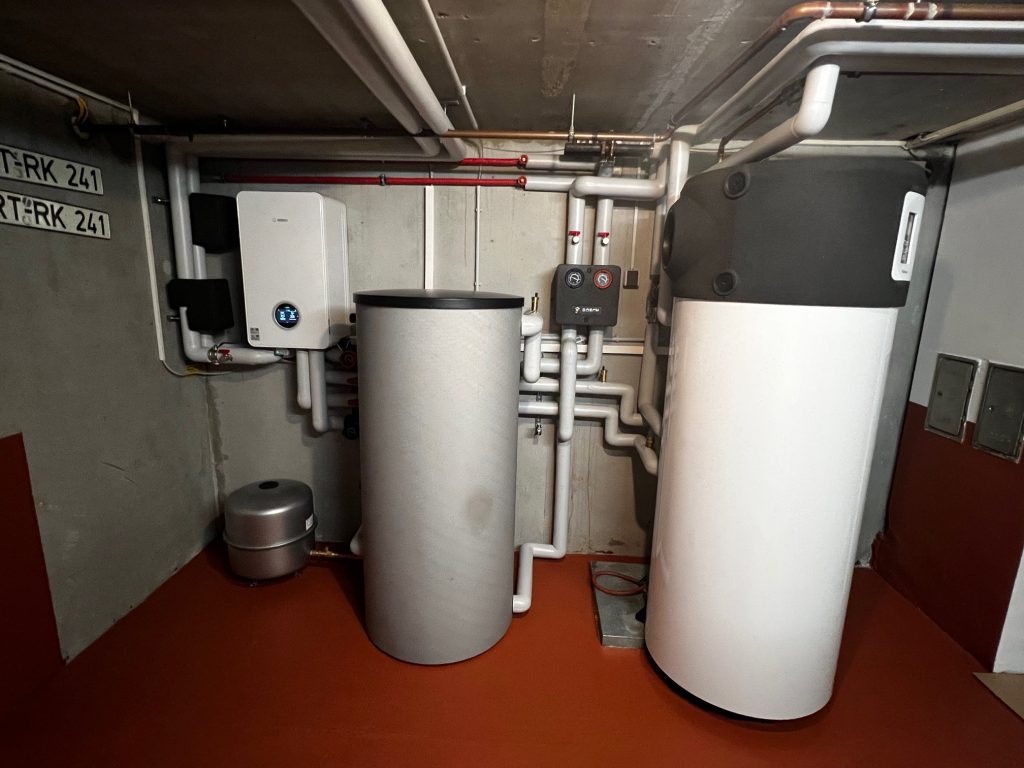

Die Heizungsanlage wurde von einer bestehenden Ölheizung auf eine Luft/Wasser-Wärmepumpe umgestellt. Eine bereits vorhandene Warmwasser-Wärmepumpe wurde in das neue System integriert.
Aufgrund der vorhandenen Einrohr-Heizungsanlage erfolgte die Auslegung besonders sorgfältig, um einen effizienten und komfortablen Betrieb sicherzustellen. Das Gebäude wird nun vollständig regenerativ beheizt.
Technische Eckdaten
Wärmepumpenleistung: 7 kW
Wärmeverteilung: 1 Heizkörper-Heizkreis (Einrohr)
Warmwasserbereitung: vorhandene Warmwasser-Wärmepumpe integriert
- 200l Heizungs-Pufferspeicher (Stichanbindung)
Besonderheiten: WW-Wärmepumpe, Einrohrheizung
Vom Gas zur Wärmepumpe – Heizungsmodernisierung im 3-Familienhaus
- Gebäude: 3-Familienhaus, Baujahr ca. 1980
- Wohnfläche: ca. 250 m²
- Ausgangslage: 2 separate Gasetagenheizungen
- Standort: Rottenburg
Projektbeschreibung:
Die Wärmeversorgung des Gebäudes bestand zuvor aus zwei separaten Gasetagenheizungen. Im Rahmen der Modernisierung wurde das Heizkonzept auf eine zentrale Luft/Wasser-Wärmepumpenanlage umgestellt. Ziel war eine einheitliche, effiziente Versorgung aller Wohneinheiten bei gleichzeitig vereinfachter Abrechnung.
Die neuen Heizungsleitungen zur Versorgung des Obergeschosses wurden über den stillgelegten Kaminzug geführt, wodurch Eingriffe in die bestehende Bausubstanz minimiert werden konnten. Für alle drei Wohneinheiten wurden jeweils separate Warmwasser- und Wärmemengenzählern installiert.
In Kombination mit einem zusätzlichen elektrischen Zwischenzähler im Zählerschrank ermöglicht das System eine transparente und exakte Verbrauchserfassung sowie eine einfache, nachvollziehbare Abrechnung der Heiz- und Warmwasserkosten.
Technische Eckdaten
Wärmepumpenleistung: 12kW
Wärmeverteilung: 1 Heizkörper-Heizkreis mit 3 Wohneinheiten
Warmwasserbereitung: 290l-Hocheffizienzspeicher
- 300l Heizungs-Pufferspeicher
Besonderheiten: Aus 2 Gasetagenheizungen wurde eine Wärmepumpen-Zentralheizung

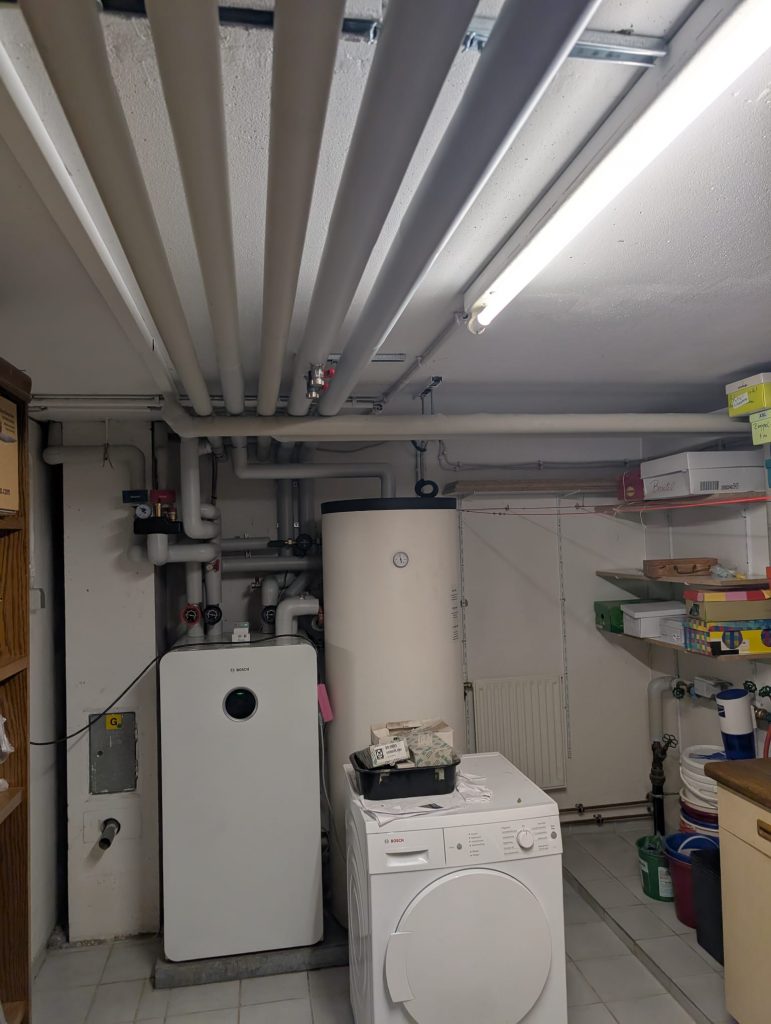

Platzsparende Wärmepumpenanlage mit integrierter Puffereinheit
- Gebäude: Einfamilienhaus, Baujahr ca. 1980
- Wohnfläche: ca. 160 m²
- Ausgangslage: Gasheizung
- Standort: Mössingen-Bästenhardt
Projektbeschreibung:

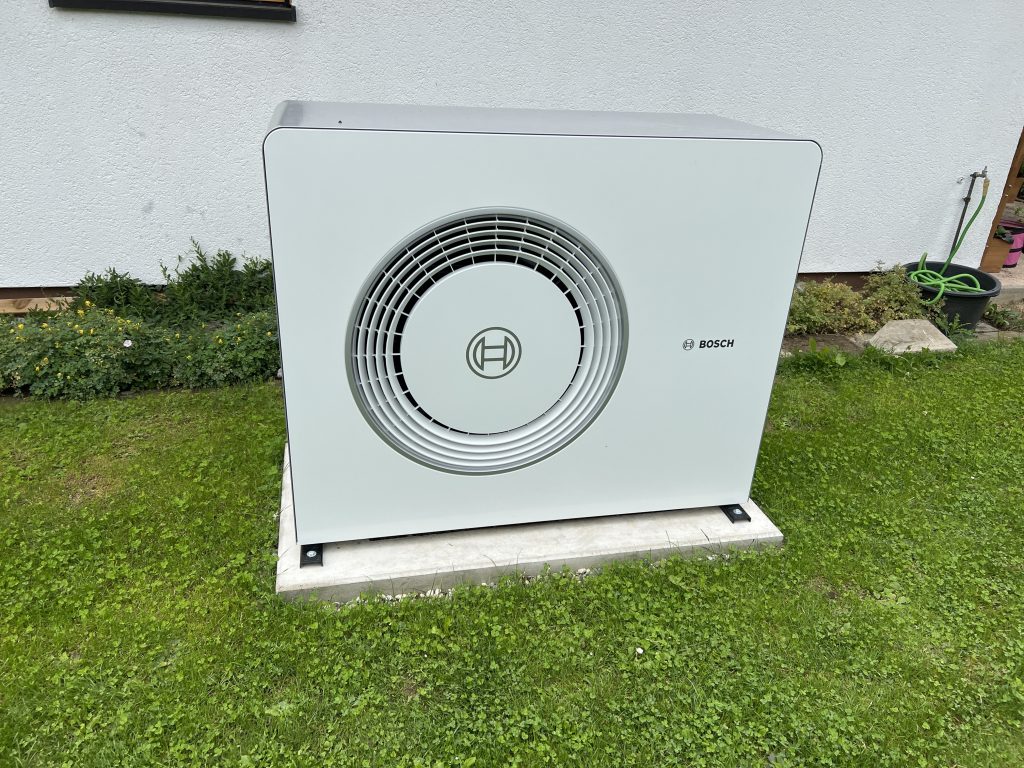

Die bestehende Gasheizungsanlage wurde im Zuge der Modernisierung vollständig zurückgebaut und durch eine Luft/Wasser-Wärmepumpe ersetzt. Ein zentraler Kundenwunsch war, den Platzbedarf im Heizraum nicht zu vergrößern und die neue Anlage auf dem bestehenden Heizungssockel zu realisieren.

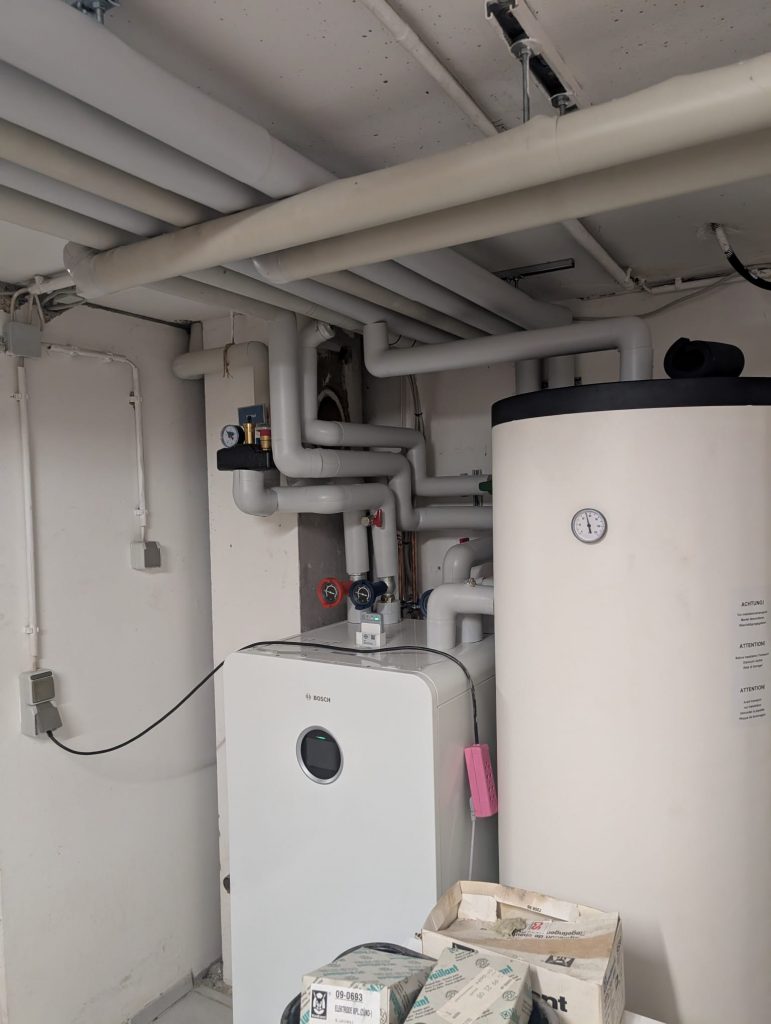

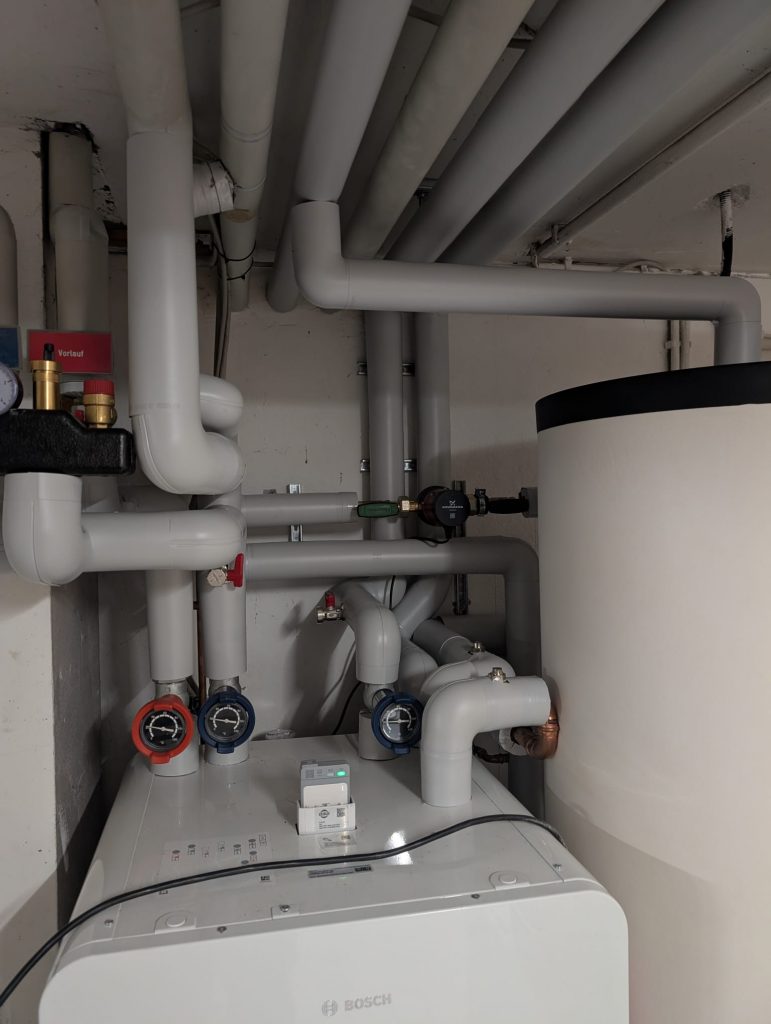

Um diesen Anforderungen gerecht zu werden, kam eine kompakte Inneneinheit mit integriertem 70-Liter-Pufferspeicher zum Einsatz. Dadurch konnte die Wärmepumpenanlage platzsparend installiert werden, ohne Kompromisse bei Funktion und Betriebssicherheit einzugehen.
Technische Eckdaten
Wärmepumpenleistung: 10 kW
Wärmeverteilung: 1 Heizkörper-Heizkreis
Warmwasserbereitung: 300l-Hocheffizienzspeicher
- 70l Heizungs-Pufferspeicher (integriert)
Besonderheiten: sehr kompakte Montage von Inneinheit und WW-Speicher
